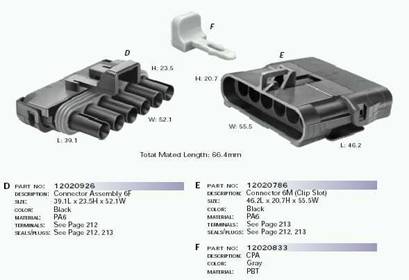

| 6 - Pin Weather Pack - Injectors, Coolant Temp | |||||||||||||||||||||||||||||||||||||||||||||||||
| Pin | Function | Wire Color | Haltech Location | Haltech Color | |||||||||||||||||||||||||||||||||||||||||||||

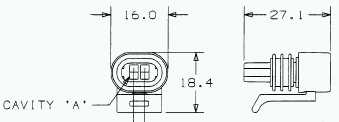

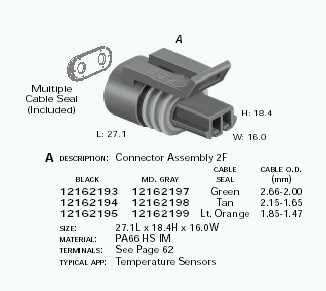

| A | Coolant Sensor Ground | BRN | J12 - Coolant Sensor; Pin A | BLK | |||||||||||||||||||||||||||||||||||||||||||||
| B | Coolant Sensor Signal | GRN/WHT | J12 - Coolant Sensor; Pin B | VIO | |||||||||||||||||||||||||||||||||||||||||||||
| C | Injector Power | PNK | J13 - Injector Harness; Pin C | RED | |||||||||||||||||||||||||||||||||||||||||||||
| D | Injectors #1, 3 and 4 | GRN/BLK,PNK/BLK, Lt. BLU/BLK | J13 - Injector Harness; Pin E | L. BLU | |||||||||||||||||||||||||||||||||||||||||||||
| E | Injectors #2, 5 and 6 | BLK,YEL/BLK,BLK/WHT | J13 - Injector Harness; Pin F | BLU/RED | |||||||||||||||||||||||||||||||||||||||||||||
| F | Not Used | N/A | N/A | N/A | |||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||
